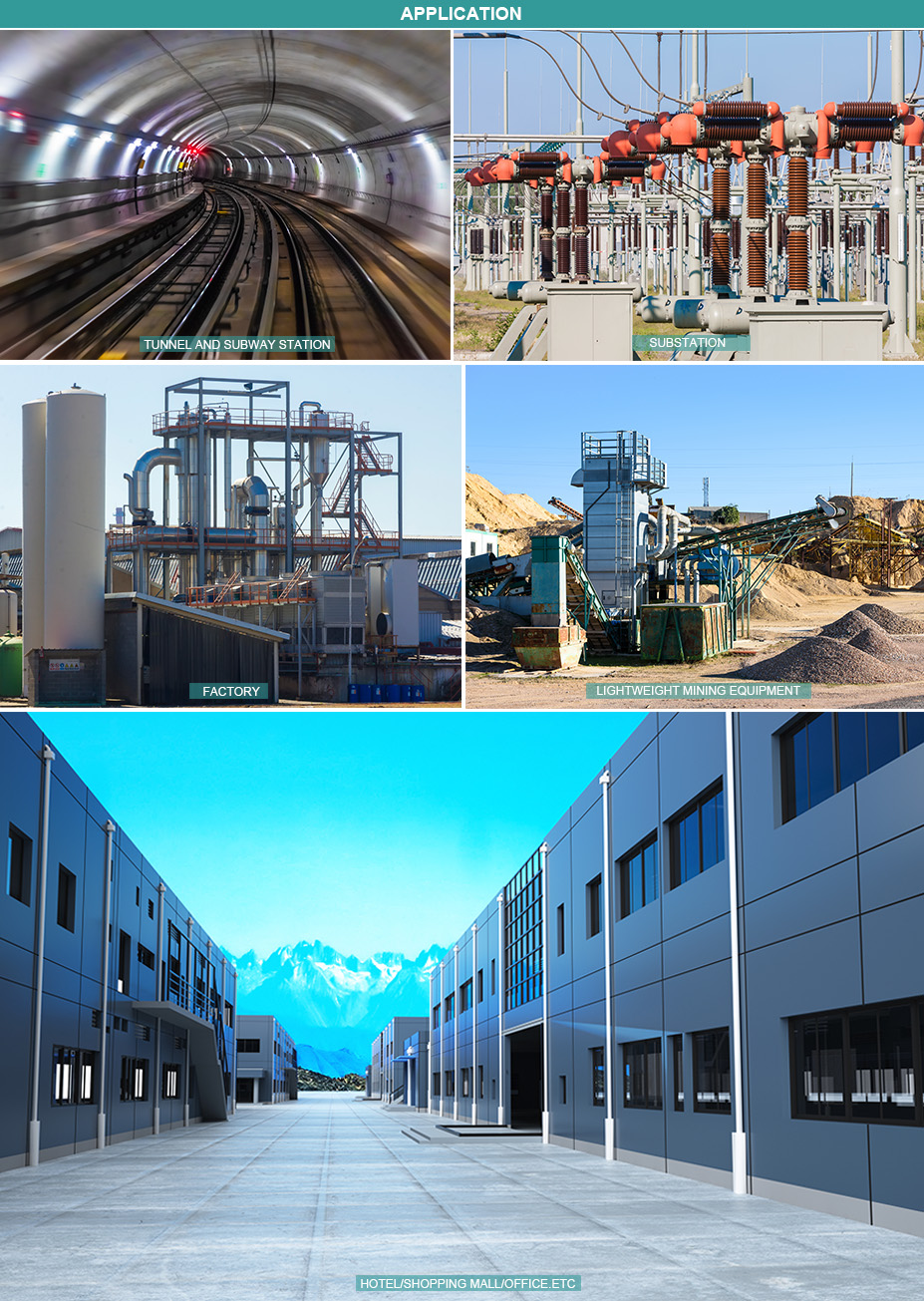

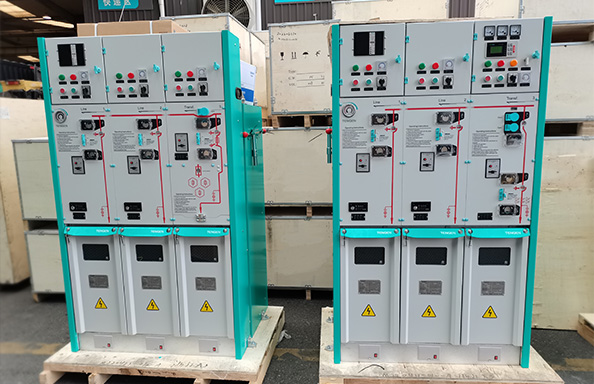

La serie de aparejos de conexión TGXR6-24 cuenta con unidades modulares estándar y unidades modulares de combinación fija. Se pueden realizar múltiples combinaciones a través de las barras colectoras de extensión seleccionadas para lograr una modularización completa. Las barras colectoras de extensión están completamente aisladas y blindadas para garantizar una alta confiabilidad y seguridad. La amplia variedad de combinaciones de módulos no solo satisface las necesidades de los nodos de red y de los usuarios finales, sino que también cumple con los requerimientos de uso flexible de aparejos de conexión compactos en diversas subestaciones secundarias.
Preguntar
Certificado
TGXR6-24KV SF6 Ring Main Unit Technical Parameters
| No. | Item | Unit | Load switch unit | Combined apparatus unit | Circuit breaker unit | ||
| 1 | Rated voltage | kV | 24 | 24 | 24 | ||
| 2 | Rated freq. | Hz | 50 | 50 | 50 | ||
| 3 | Rated current | A | 630 | 80 (dependin g on the current of fuse) | 630 | ||
| 4 | Rated insulati on level | 1 minute power frequency withstand volage | Phase-to-phase, phase-to-ground | kV | 65 | 65 | 65 |
| Break | 79 | 79 | 79 | ||||
| Control and aux. circuit | 2 | 2 | 2 | ||||
| Lightning impulse withstand voltage | Phase-to-phase, phase-to-ground | 125 | 125 | 125 | |||
| Break | 145 | 145 | 145 | ||||
| 5 | Rated short-time withstand current | kA/s | 25/4 | — | 25/4 | ||
| 6 | Rated peak withstand current | kA | 63 | — | 63 | ||
| 7 | Rated short-circuit making current | kA | 63 | Limited by high-volta ge fuse | 63 | ||
| 8 | Rated short-circuit breaking current | kA | — | Limited by high-volta ge fuse | 25 | ||
| 9 | Rated transfer current | A | — | 1200 | — | ||
| 10 | Rated active load breaking current | A | 630 | — | — | ||
| 11 | Rated closed-ring breaking current | A | 630 | — | 630 | ||
| 12 | Mechanical life | Load switch / circuit breaker | Times | 5000 | 5000 | 10000 | |
| Isolating switch / grounding switch | 3000 | 3000 | 3000 | ||||
| 13 | Loop resistance | μΩ | ≤150 | —— | ≤150 | ||
| 14 | Rated charge pressure (gauge pressure at 20℃) | MPa | 0.04 | 0.04 | 0.04 | ||
| 15 | Annual relative leakage rate of gas | Yearly | ≤0.01% | ≤0.01% | ≤0.01% | ||
| 16 | Protection grade | Cabinet body | IP4X | IP4X | IP4X | ||
| Gas box | IP67 | IP67 | IP67 | ||||
