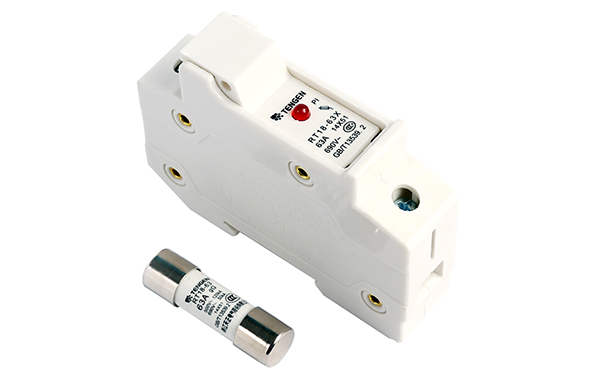

Fusible de tapa cilíndrica serie RT18

Los fusibles de tapa cilíndrica de la serie RT18 son adecuados para equipos de distribución de energía en instalaciones eléctricas industriales de CA a 50 Hz, con un voltaje nominal de hasta 690 V y una corriente nominal de hasta 125 A, para la protección de líneas contra sobrecargas y cortocircuitos. (No se recomienda instalar este fusible en bancos/cajas de capacitores; para cajas de capacitores se recomienda el modelo RT16-00).

El dispositivo de señalización en la base del fusible está compuesto por una lámpara LED y una resistencia (Código “X”).

Preguntar

Catalogar

RT18.pdf

Certificado

Descripción general

1.1 Ambient temperature: Not exceed 40℃; the mean value measured within 24h does not exceed 35℃, and within one year is below this temperature value. The lower limit of the ambient air temperature is -5℃.

1.2 Altitude: Not exceed 2,000 meters.

1.3 Atmospheric conditions: The air is clean, and its relative humidity does not exceed 50% at the maximum temperature 40℃; a higher relative humidity is allowed at a low temperature. For example, the relative humidity can be up to 90% at 20℃; the middle condensation may occur occasionally due to temperature changes under those conditions.

1.4 Pollution degree: 3.

1.5 Installation category: III.

1.6 Please contact the manufacturer when the working conditions are different from the above conditions.

Model	Rated voltage (V)	Rated current (A)	Number of poles			Dimensions (mm)
Model	Rated voltage (V)	Rated current (A)	Number of poles	A	B	C	D	E	F
RT18-32 RT18-32X	690	32	1P	62	60	79	35	80	18
	690	32	2P	62	60	79	35	80	36
	690	32	3P	62	60	79	35	80	54
	690	32	4P	62	60	79	35	80	108
RT18-63 RT18-63X	690	63	1P	80	78	103	35	110	26
	690	63	2P	80	78	103	35	110	52
	690	63	3P	80	78	103	35	110	78
	690	63	4P	80	78	103	35	110	104
RT18-32L RT18-32XL (L means plastic housing)	500	32	1P	59	55	80	35	78	18
	500	32	1P	59	55	80	35	78	18
	500	32	2P	59	55	80	35	78	36
	500	32	3P	59	55	80	35	78	54
	500	32	4P	59	55	80	35	78	108
RT18-63L RT18-63XL (L means plastic housing)	500	63	1P	78	75	108	35	100	27
	500	63	2P	78	75	108	35	100	54
	500	63	3P	78	75	108	35	100	81
	500	63	4P	78	75	108	35	100	108
RT18-125L RT18-125XL (L means plastic housing)	690	125	1P	78	75	126	35	104	36
	690	125	2P	78	75	126	35	104	72
	690	125	3P	78	75	126	35	104	108
	690	125	4P	78	75	126	35	104	144
