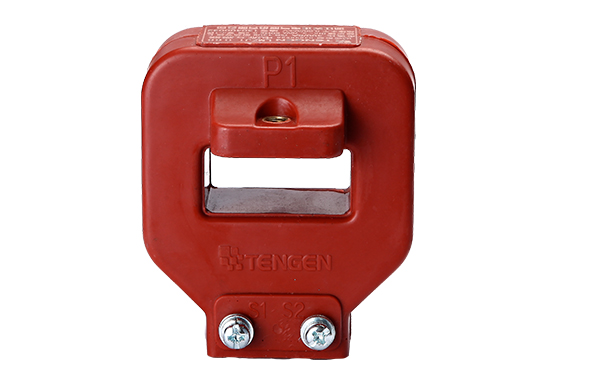

Los transformadores de corriente de la serie LMZJ1-0.66 se utilizan principalmente en interiores para la medición de corriente y energía eléctrica, o para la protección por relevadores (relés) en líneas de CA con una frecuencia nominal de 50 Hz y un voltaje nominal de 0,66 kV o inferior. Este producto es un transformador de corriente de tipo fundido (resina moldeada) que se instala mediante fijación por barra colectora.
Preguntar
Certificado
| Current ratio | Rated secondary load (VA) | Number of turns | Outline | |||
| Grade | Grade | Grade | Grade | |||
| 0.5 | 0.5S | 0.2 | 0.2S | |||
| 100/5 | 2.5 | 2.5 | 2.5 | 2.5 | 1 | Fig.1 |
| 150/5 | 5 | 5 | 5 | 5 | 1 | Fig.1 |
| 200/5 | 5 | 5 | 5 | 5 | 1 | Fig.1 |
| 250/5 | 5 | 5 | 5 | 5 | 1 | Fig.1 |
| 300/5 | 5 | 5 | 5 | 5 | 1 | Fig.1 |
| 150/5 | 5 | 1 | Fig.2 | |||
| 200/5 | 5 | 5 | 5 | 5 | 1 | Fig.2 |
| 250/5 | 5 | 5 | 5 | 5 | 1 | Fig.2 |
| 300/5 | 5 | 5 | 5 | 5 | 1 | Fig.2 |
| 400/5 | 5 | 5 | 5 | 5 | 1 | Fig.2 |
| 500/5 | 5 | 5 | 5 | 5 | 1 | Fig.2 |
| 600/5 | 5 | 5 | 5 | 5 | 1 | Fig.2 |
| 300/5 | 5 | 5 | 5 | 5 | 1 | Fig.3 |
| 400/5 | 5 | 5 | 5 | 5 | 1 | Fig.3 |
| 500/5 | 5 | 5 | 5 | 5 | 1 | Fig.3 |
| 600/5 | 5 | 5 | 5 | 5 | 1 | Fig.3 |
| 300/5 | 5 | 5 | 5 | 5 | 1 | Fig.4 |
| 400/5 | 5 | 5 | 5 | 5 | 1 | Fig.4 |
| 500/5 | 5 | 5 | 5 | 5 | 1 | Fig.4 |
| 600/5 | 5 | 5 | 5 | 5 | 1 | Fig.4 |
| 750/5 | 10 | 10 | 10 | 10 | 10 | Fig.4 |
| 800/5 | 10 | 10 | 10 | 10 | 10 | Fig.4 |
| 1000/5 | 10 | 10 | 10 | 10 | 10 | Fig.4 |
| 1200/5 | 10 | 10 | 10 | 10 | 10 | Fig.4 |
| 1500/5 | 10 | 10 | 10 | 10 | 10 | Fig.4 |
| 500/5 | 5 | 5 | 5 | 5 | 1 | Fig.5 |
| 600/5 | 5 | 5 | 5 | 5 | 1 | Fig.5 |
| 750/5 | 10 | 10 | 10 | 10 | 1 | Fig.5 |
| 800/5 | 10 | 10 | 10 | 10 | 1 | Fig.5 |
| 1000/5 | 10 | 10 | 10 | 10 | 1 | Fig.5 |
| 1200/5 | 10 | 10 | 10 | 10 | 1 | Fig.5 |
| 1500/5 | 10 | 10 | 10 | 10 | 1 | Fig.5 |
| May-00 | 10 | 10 | 10 | 10 | 1 | Fig.5 |
| 750/5 | 10 | 10 | 10 | 10 | 1 | Fig.6 |
| 800/5 | 10 | 10 | 10 | 10 | 1 | Fig.6 |
| 1000/5 | 10 | 10 | 10 | 10 | 1 | Fig.6 |
| 1200/5 | 10 | 10 | 10 | 10 | 1 | Fig.6 |
| 1500/5 | 10 | 10 | 10 | 10 | 1 | Fig.6 |
| 1500/5 | 10 | 10 | 10 | 10 | 1 | Fig.7 |
| May-00 | 20 | 20 | 20 | 20 | 20 | Fig.7 |
| May-00 | 20 | 20 | 20 | 20 | 20 | Fig.7 |
| May-00 | 20 | 20 | 20 | 20 | 20 | Fig.7 |
| 600/5 | 5 | 1 | Fig.8 | |||
| 750/5 | 5 | 5 | 5 | 5 | 1 | Fig.8 |
| 800/5 | 5 | 5 | 5 | 5 | 1 | Fig.8 |
| 1000/5 | 10 | 10 | 10 | 10 | 1 | Fig.8 |
| 1200/5 | 10 | 10 | 10 | 10 | 1 | Fig.8 |
| 1500/5 | 10 | 10 | 10 | 10 | 1 | Fig.8 |
| 800/5 | 5 | 1 | Fig.9 | |||
| 1000/5 | 10 | 10 | 10 | 10 | 1 | Fig.9 |
| 1200/5 | 10 | 10 | 10 | 10 | 1 | Fig.9 |
| 1500/5 | 10 | 10 | 10 | 10 | 1 | Fig.9 |
| May-00 | 20 | 20 | 20 | 20 | 1 | Fig.9 |
| 1500/5 | 10 | 10 | 10 | 10 | 1 | Fig.10 |
| May-00 | 20 | 20 | 20 | 20 | 1 | Fig.10 |
| May-00 | 20 | 20 | 20 | 20 | 1 | Fig.10 |
| May-00 | 20 | 20 | 20 | 20 | 1 | Fig.10 |
| May-00 | 30 | 30 | 30 | 30 | 1 | Fig.10 |
| May-00 | 30 | 30 | 30 | 30 | 1 | Fig.10 |
