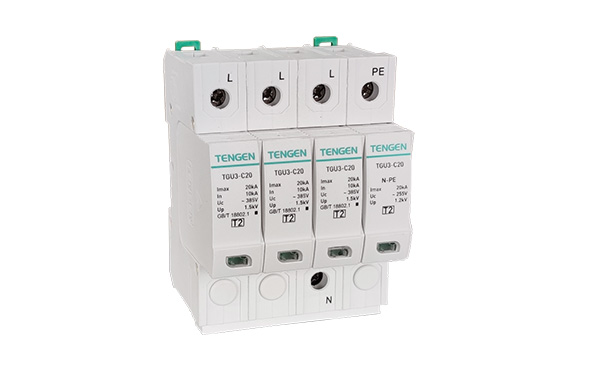

El dispositivo de protección contra sobretensiones de la serie TGU3 (en lo sucesivo denominado DPS) cuenta con varios modos de protección, tales como fase-fase, fase-tierra, fase-neutro, neutro-tierra y combinaciones de estos. Es adecuado para sistemas de suministro eléctrico (o sistemas de comunicación) de corriente alterna (CA) a 50/60 Hz de tipo TT, IT, TN-S y TN-C-S con un voltaje de 380 V o inferior. Está diseñado para ofrecer protección contra descargas eléctricas atmosféricas (rayos y relámpagos) indirectas y directas, u otras sobretensiones e impulsos de sobrecorriente transitorios, garantizando una seguridad eléctrica más eficaz.
| Number of poles | 1P、2P、3P、4P | 1P、1P+N、2P、3P、3P+N、4P | 1P、2P、3P、4P | ||||||
| Rated frequency (Hz) | 50-60 | ||||||||
| Grid operational voltage | 220/380 | ||||||||
| Un (V) | |||||||||
| Max. Continuous operating current Uc (V) | 385 | 385 | |||||||
| Voltage protection grade | ≤3.5 | ≤3.0 | ≤2.5 | ≤2.3 | ≤2.0 | ≤1.8 | ≤1.5 | ≤2.2 | ≤1.8 |
| Up (kV) | |||||||||
| Max. Discharge current | 160 | 120 | 100 | 80 | 60 | 40 | 20 | Iimp25 | Iimp15 |
| Imax (kA) | |||||||||
| Nominal discharge current | 100 | 70 | 60 | 40 | 30 | 20 | 10 | 30 | 20 |
| In (kA) | |||||||||
| Response time Ta (ns) | 100 | 100 | 25 | 25 | 25 | 25 | 25 | 100 | 100 |
| L/N recommended diameter of connecting wire (mm) | 25,35 | 16,25 | 16,25 | 16,25 | 16,25 | 10,16 | 10,16 | 25 | 16 |
| PE recommended diameter of connecting wire (mm) | 35 | 25,35 | 25,35 | 25,35 | 25,35 | 25 | 25 | 35 | 25 |
| Matched fuse or circuit breaker(A) | 63,125 | 63,100 | 63,100 | 32,63 | 32,63 | 25,32 | 16,25 | 63,125 | 32,63 |
| Protection grade | B | B | B | B | B | C | D | B | B |
| Test grade | Class II test (8/20 μs) | Class I (10/350μs) | |||||||
