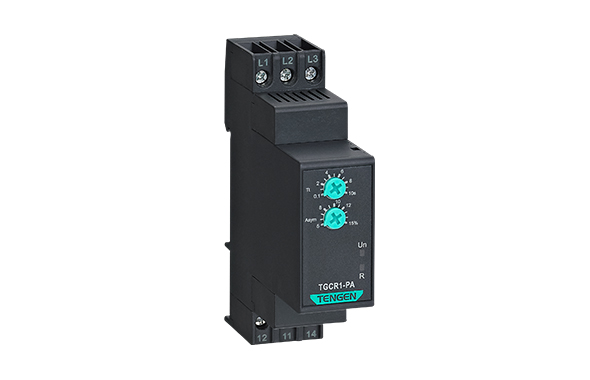

El relé de control de la serie TGCR1 (en lo sucesivo denominado “relé”) es adecuado para su uso en circuitos de control de corriente alterna (CA) a 50 / 60 Hz, con un voltaje nominal de alimentación de control de hasta 480 V CA (trifásico de tres hilos).
| Model | PH | PA | PM | PM2 | |
| Input voltage circuit = measuring voltage | Three-phase three-wire L1-L2-L3 | ||||
| Rated input voltage Us, frequency | AC380V 50Hz | AC380V~AC480V 50/60Hz | |||
| Typical power | Approx. 3W | ||||
| Measurement function | Open phase | Yes | Yes | Yes | Yes |
| Phase sequence | Yes | Yes | Yes | Yes | |
| Overvoltage | - | 1.2Us fixed | 1.05~1.3 adjustable | 1.05~1.3 adjustable | |
| Undervoltage | - | 0.8Us fixed | 0.7~0.95 adjustable | 0.7~0.95 adjustable | |
| Three-phase unbalance | - | 5~15% adjustable | 20% fixed | ||
| Reset mode | Auto reset | ||||
Operating, Installation and Transport, Storage Conditions
| Installation category | Class II, III |
| Pollution degree | 2 |
| Operating temperature | 3P, 4P |
| (Daily mean temperature ≤+35℃) | -25℃ ~ +55℃ |
| Storage temperature | -40℃ ~ +70℃ |
| Permissible ambient environment | 40℃/50% RH, 20℃/90% RH |
| Altitude | ≤ 2,000 meters |
| Installation | Installed on TH35-7.5 rail |
| Location of installation | Installed in any position on the rail |
