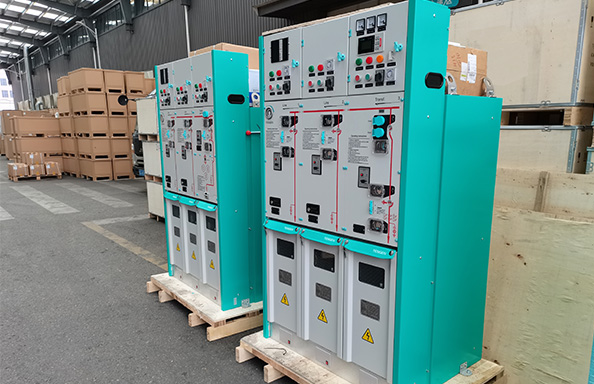

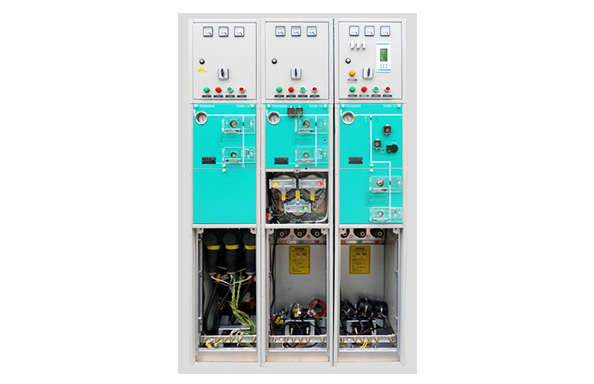

El aparejo de conexión de red en anillo con envolvente metálica, completamente aislado y completamente sellado en SF6, serie TGXR6-12 (unidad principal en anillo completamente aislada en SF6) es un aparejo de conexión de media tensión aislado por gas con corriente alterna trifásica de 50 Hz y una tensión nominal de 12 kV. Todas las partes activas e interruptores están alojados en una carcasa de acero inoxidable sin ninguna influencia de las condiciones ambientales externas, lo que garantiza una alta confiabilidad, seguridad y ausencia de mantenimiento.
Preguntar
Certificado
TGXR6-12KV SF6 Ring Main Unit Technical Parameters
| Name | Unit | Load switch unit | Combined apparatus unit | Circuit breaker unit | |
| Rated voltage | kV | 12 | |||
| Rated freq. | Hz | 50 | |||
| Rated current | A | 630 | ≤125 | 630/1250 | |
| Rated insulation level | Power frequency withstand voltage(phase-to-phase or phase to ground) | kV | 42 | ||
| Power frequency withstand voltage(between open contacts) | 48 | ||||
| Power frequency withstand voltage(control and auxiliary circuits) | 2 | ||||
| Lightning impulse withstand voltage(phase-to-phase or phase to ground) | 95 | ||||
| Lightning impulse withstand voltage(between open contacts) | 110 | ||||
| Rated short-time withstand current | Main circuit (4s/2s) | kA | 20/25 | — | 20/25 |
| Grounding circuit(2s) | 17.4/21.7 | — | 17.4/21.7 | ||
| Rated peak withstand current | Main circuit | kA | 50/63 | — | 50/63 |
| Grounding circuit | 43.5/54.3 | — | 43.5/54.3 | ||
| Rated short-circuit breaking current | kA | — | 31.5 | 20/25 | |
| Rated short-circuit making current | kA | 50/63 | 80 | 50/63 | |
| Rated transfer current | A | — | 1600 | — | |
| Mechanical life | Load switch / circuit breaker | Times | 5000 | 5000 | 10000 |
| Isolating switch / grounding switch | Times | 3000 | 3000 | 3000 | |
| Rated pressure of SF6 gas(relative value at 20℃) | Rated charge pressure | MPa | 0.035 | ||
| Min. functional charge pressure | 0.02 | ||||
| Protection grade | Cabinet body | IP4X | |||
| Gas box | IP67 | ||||
| Annual relative leakage rate of gas | %/Y | ≤0.05 | |||
